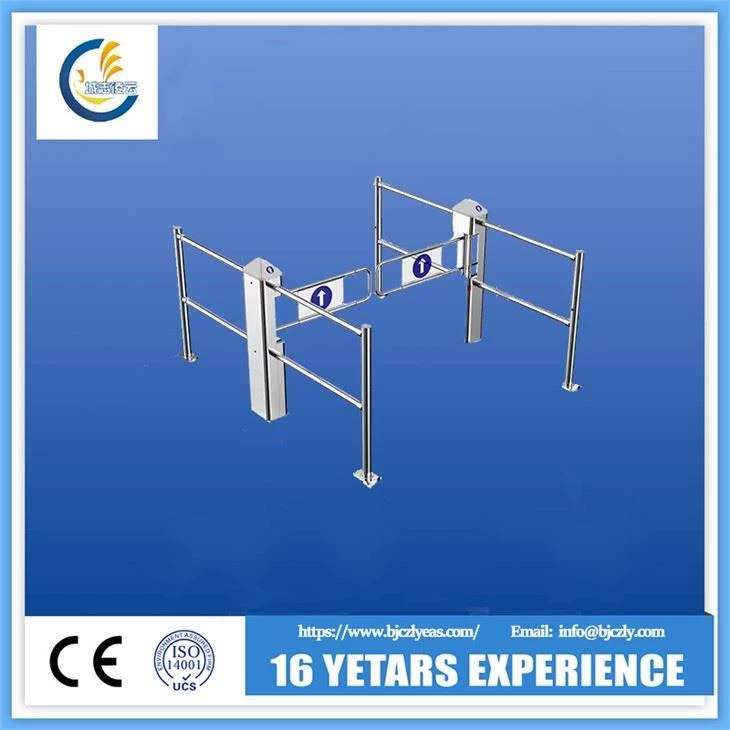

Stup prepreke za čekanje u redovima od nehrđajućeg čelika s podesivim remenom

Sistem kontrole pristupa kupcima od nehrđajućeg čelika / zabrane za kupovinu u supermarketu

Uvod:



I. Obim primjene
Turnir može ostvariti blokadu i kontrolu pristupa javnog prolaza. Njegov mehanički dio uključuje uređaj za upravljanje u nuždi. U trenutku isključivanja, ruke na oba krila automatski će se otvoriti kako bi se ponudio pristup. U vrijeme elektrifikacije krakovi će se resetirati. Uz razne konfiguracije, pogodan je za sve zgrade i može riješiti sve probleme upravljanja na ulazu i izlazu.
II. Karakteristike
1. SUS304 # 1.2mm NC kućište od nehrđajućeg čelika NC probijanje, lasersko bušenje, nov i lijep dizajn;
2. Jedinstvena površina za ugradnju, koja garantuje jednostavnu i prikladnu instalaciju opreme za upravljanje sistemskim integratorom'
3. Koristi se LINIX (najbolja marka mikro-motora u Kini) jednosmjerni motor bez četkica, a površina mu je obložena dihromatom;
4. Programabilno upravljanje okretnicom, u jednom ili dva smjera (postavlja korisnik);
5. Postolje se fiksira pomoću vijaka za proširenje.
III. Uvod u bez četkice istosmjerni motor
Parametri motora:
45 ZW N 24-30 / 60JB
Broj reduktora
Izlazna snaga: 30 znači 30W
Nazivni napon: 12 označava 12V
Šifra magnetnog materijala rotora: N označava Nd-Fe-B
Šifra proizvoda: Z znači DC, a W znači bez četkica

1. Tehnički parametri
1.1 Struktura: 304 # / 2.0mm debljine, okrugli kućište od nehrđajućeg čelika
1.2 Vanjske dimenzije:
Promjer glavnog stupa: 169mm
1.3 Težina: 40kg
1.4 Dužina rotirajuće ruke: 500mm-900mm (ili prilagođena)
1.5 Maksimalno opterećenje rotirajuće ruke: 30kg
1.6 Kut rotacije okretne ruke: 180 °
1.7 Smjer okretanja: Dva smjera
1.8 Napajanje: AC220 ± 10% V / 50 ± 10% HZ
1.9 Pogonski motor: četkani istosmjerni motor (12V)
1.10 Ulazno sučelje: signal suvog kontakta ili signal nivoa 12V ili impuls 12V signal širine impulsa ≥ 100ms; Pogonska struja ≥ 10mA
1.11 Komunikacijsko sučelje: RS485 standard; Udaljenost komunikacije ≤ 1200m
1.12 Brzina prolaska: 40 osoba / minutu (stalno otvoreno); 25-30 osoba / minutu (stalno zatvoreno)
1.13 Interval otvaranja i zatvaranja ruke: 1-2s
1.14 Vrijeme potrebno za ulazak u stanje prolaska nakon uključivanja: 3s
1.15 Vrijeme automatskog resetiranja u slučaju problema: 10s
1.16 Radno okruženje:
Unutarnji, vanjski
Temperatura: -10 ° C-50 ° C
RH: ≤ 90%, bez kondenzacije
2. Glavne funkcije i karakteristike

1) Zahvaljujući funkcijama samopregleda i upozorenja čine održavanje i upotrebu korisnika&# 39 vrlo jednostavnim;
2) Radno stanje opreme&# 39 može se programirati pomoću ugrađenog malog panela na glavnoj upravljačkoj ploči;
3) Mehanička struktura može spriječiti da operateri budu stegnuti ili ranjeni. Kako je rotirajući krak blokiran u procesu resetiranja, motor će prestati raditi u zadanom vremenu. Ruka će se ponovo resetirati (dok se ne resetira) nakon zadanog vremenskog odgađanja i čvrstoća je mala (≤ 2Kg);
4) Zaključavanje pristupa: Rotirajuća ruka se automatski zaključava prije nego što se primi signal za otvaranje.
5) rotirajuća sinhronizacija ruke (za dvostruke krakove);
6) Automatsko resetiranje: Ako osoba ne uspije proći u određenom vremenu nakon otvaranja okretnice, sistem će automatski poništiti autorizaciju ovog pristupa;
7) Turnir se može postaviti kao stalno otvoren ili stalno zatvoren kako bi se udovoljilo zahtjevima različitih lokacija;
8) Indukcija ili vremensko kašnjenje resetirat će se automatski za 5 sekundi (može se podesiti) nakon otvaranja; I
9) Rotirajući krakovi se automatski otvaraju u slučaju nestanka struje dok se zatvaraju u trenutku elektrifikacije, udovoljavajući zahtjevima zaštite od požara.
