Specifikacija za Servo kontrolni sistem bez četkica

- Dijagram ožičenja glavne table

- Dijagram ožičenja glavne ploče

Funkcionalne karakteristike

1. Ima funkciju samoprovjere greške i alarmnog prompta, što je pogodno za korisnike za održavanje i korištenje.

2. Može se povezati sa bilo kojim izlaznim kontrolnim signalom uređaja ili dugmetom ili daljinskim upravljačem kako bi se postigao jednosmjeran kontrolni saobraćaj.

3. Funkcija automatskog resetivanja: nakon svakog zamaha 90 stepeni, i detektira prolaz ljudi i objekata, to jest automatskog resetivanja, ili u navedenom vremenu (odgodi više-fajl podesivo) ne prođe, sistem će automatski otkazati pravo na prolaz i povratak na početni položaj.

4. Indikacija rasvjete: visoka svjetlina statusa semafora za vođe saobraćaja.

5. Ulaz za kontrolu požara: može se povezati sa signalom za požarni alarm kako bi se postigla stalna otvorenja vrata.

6. Funkcija upozorenja na alarm: kada je ilegalan saobraćaj ili kapija, automatsko alarmno upozorenje.

7. Brzina podesiva: ljuljaška ruka se otvara i zatvara brzinu podesivih na više nivoa, korisnici mogu biti postavljeni prema stvarnim potrebama.

8. Nova generacija industrijsko-razreda ARM kontrolnog sistema, dodajući multifunkcionalne digitalne postavke, enkripciju i reset funkcije.

9. Funkcija protiv reverzije: u procesu resetiranja ljuljačke ruke, ako vanjska sila obrne ljuljašku ruku, ljuljačke ruke automatski pokreću obrnuti potisnik i šalju alarm, a kada vanjska sila nestane, automatski se vraća na nulu kako bi se nastavio saobraćaj.

10. Funkcija automatske zaštite: kada vanjska sila sprječava normalno kretanje ljuljaške ruke, a vanjska sila je kontinuirana, sistem će automatski otkriti 20 sekundi nakon automatske zaštite i ući u uspavano stanje. Sljedeći unos pravnog signala, kapija će se automatski vratiti u normalu.

11. Multistedijska funkcija međusuboja protiv sudara: prilikom ilegalnog prolaska ili udaranja kočnica buferi odgovarajući ugao i počinje momentalni obrnuti potis, te istovremeno počinje alarm, što uveliko smanjuje mehanička oštećenja uzrokovana čestim ili neprekidnim sudarom dok se realizuju humanizirane protuštete.

12. Dežurnost bez posade: power-off swing ruka automatski otvorena, power-on automatsko reset (blokiranje saobraćaja).

Tehnički parametri

Vozač	M05 niske energije
Maksimalna kinetička energija	J<>
Maksimalna snaga	67N (outer edge of door fan)
Obrtni moment pogona	Oko 5 Nm
Zaključati	Zupčana kočnica RA12
Zaključaj moment	20 Nm minimum
Frekvencija prolaza	30 osoba/min
Dizajn pogona	100 00000 ciklusa prekidača
Driving life MCBF	100 00000 ciklusa prekidača
Otvori ugao	-90° - +90°
Kontrolu	ETS 21
Softver	FCC
Napajanje	V AC /50-60Hz 100-230
Teret spojnice	120VA
Napon kontrolne jedinice	24V DC
Interfejsa	Serial Interface Internal: Bus connection inside CAN control panel Vanjski: može spojiti do 8 opreme; Nema povratne informacije o pritisku za 5 ETS 21 tabli po bloku; ostale povratne informacije su dostupne putem drugih ETS 21io

Opis unosa u režimu za debug

1. Pritisnite tipku menija 3 sekunde, pojavite se L-1, pritisnite potvrdite tipku, unesite način za zatvaranje vremena zatvaranja vrata

2. Pritisnite tipku menija 3 sekunde, pojavite se L-1, pritisnite tipku dok se ne pojavi L-7, pritisnite potvrdite tipku, unesite gate power off door debugging mode (detalje vidi tablicu ispod)

3. Pritisnite tipku menija 3 sekunde, pojavite se L-1, pritisnite tipku dok se ne pojavi L-12, pritisnite potvrdite tipku, unesite gate način za debugiranje zvuka (za detalje vidi tablicu ispod)

4. Pritisnite tipku menija 3 sekunde, pojavite se L-1, pritisnite tipku, pojavite se D-1, pritisnite potvrdu, glasovni prompt da gurnete ljuljašku ruku na položaj koji želite, ovaj put možete podesiti ljuljašku ruku, podesiti, pritisnuti meni za potvrdu, Pritisnite meni za izlazak (vidi tablicu ispod)

Korisnici mogu podesiti tabele koda za debag

Broj menija	Značenje	Zadani	Opseg
L-1	Radno vrijeme	4 sekunde	0-30 sekundi (veći broj, duže vrijeme zatvaranja)

L-7	Prebacivanje smjera	0	0 za: lijevo otvoreno 1 za: Desno otvoreno
L-13	Glas alarma	-	Kliknite Dodaj i oduzmi odabir glasovne kategorije Sačuvaj po potvrdi
L-12	Glasno jače	15	0 Minimum 15 Max
L-14	Test starenja vrata	Pritisnite potvrdite da uđete, tipka menija za izlaz
D-1	Nulte postavke bita	Ako se dvije ljuljajuće ruke vrata ne poravnaju, nakon ulaska u motorno labavo okno do željenog položaja zatvaranja, prema potvrdi glavne ploče može se
D-4	Brzina otvaranja i zatvaranja	1, najbrže 10, najsporije (tvornički default 10)

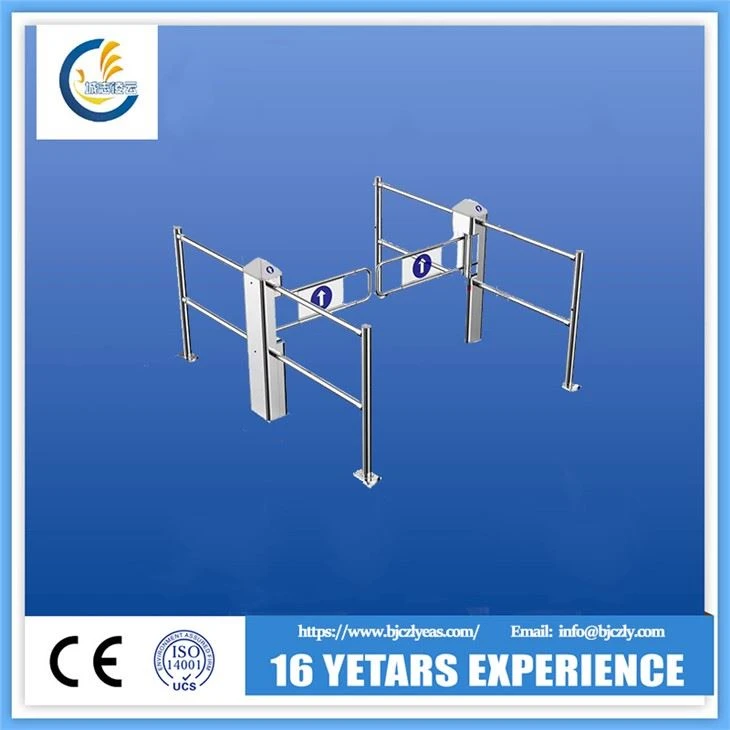

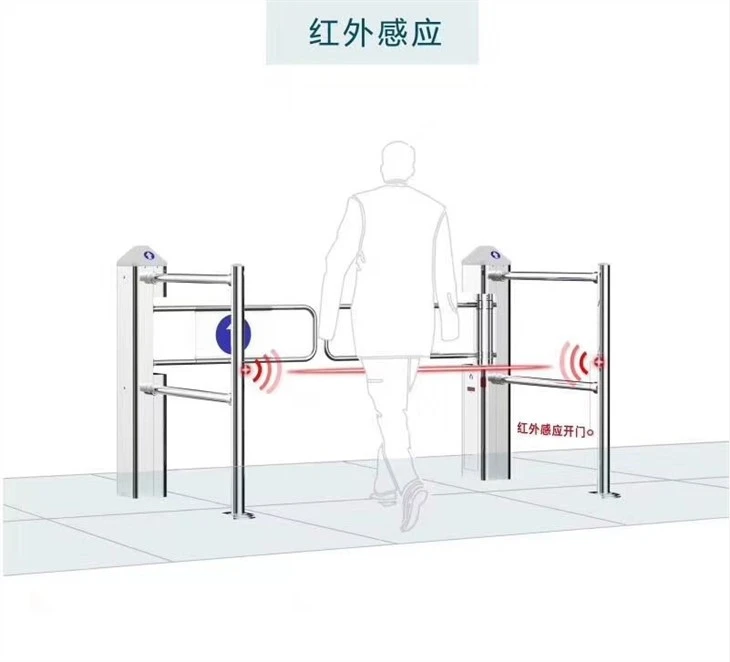

Supermarket Infracrvena infracrvena indukciona vrata od nehranjivog čelika
